Jiaolong transportör

Den roterande axeln på den U--formade Jiaolong-transportören är svetsad med ett skruvblad. Vid arbete kommer skruvbladet att generera en kraft framåt som genereras av rotationen, för att tvinga materialet att röra sig framåt för att slutföra transporten. Anledningen till att materialet inte roterar med bladet i denna process är för att man är själva materialets gravitation är det friktionsmotstånd som genereras av utrustningens inre skal mot materialet.



Den U-formade Jiaolong-transportören antar strukturen av "u"--formad maskinspår, nedre skruvenhet och fast installation. Det u-formade spåret är sammankopplat med segmenterade flänsar, vilket är lätt att byta ut och underhålla den inre bussningen. Den U--formade skruvtransportören är lämplig för horisontell eller liten lutningstransport, och lutningsvinkeln överstiger inte 25 grader. Den kan matas eller tömmas vid en enda punkt, och kan även matas eller tömmas vid flera punkter. Den är lämplig för tillfällen med stora damm- och miljökrav. Stor fördel. dessutom. Den övre delen av transportören är utrustad med ett regnskyddat-hölje som har bra tätningsprestanda. Transportprocessen är i princip sluten transport, vilket effektivt kan minska läckage av inomhuslukt eller inträngning av externt damm.







1. Enkel struktur, liten- tvärsnittsstorlek och bra tätningsprestanda

2. Låg tillverkningskostnad, bekvämt för mellanlastning och lossning

3. Transportriktningen kan vändas, och den kan också transporteras i motsatta riktningar samtidigt

4. Under transportprocessen kan materialen även röras om, blandas, värmas och kylas.

5. Materialflödet kan justeras genom lastnings- och lossningsgrinden





Modell	Längd (m)	Kapacitet t/h	Hastighet (min)	Reducerare		Motor	Vikt (kg)
				Modell	hastighetsförhållande	Effekt (kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090



U-formade skruvtransportörer klassificeras enligt körläget

1. När längden på den U--formade skruvtransportören är mindre än 35m, är det en enkel-drivskruv.

2. När längden på den U--formade skruvtransportören är större än 35m, är det en dubbel-drivskruv.

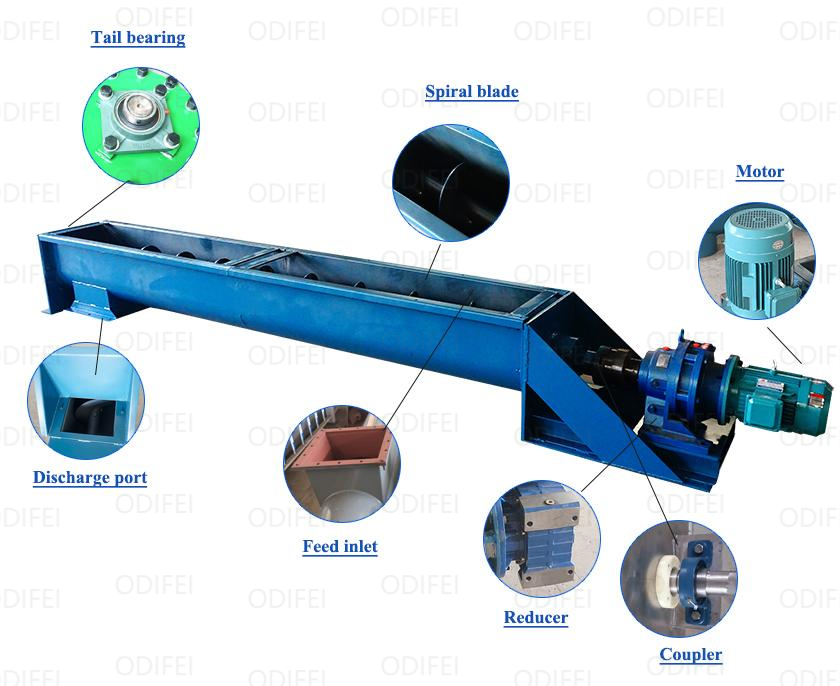

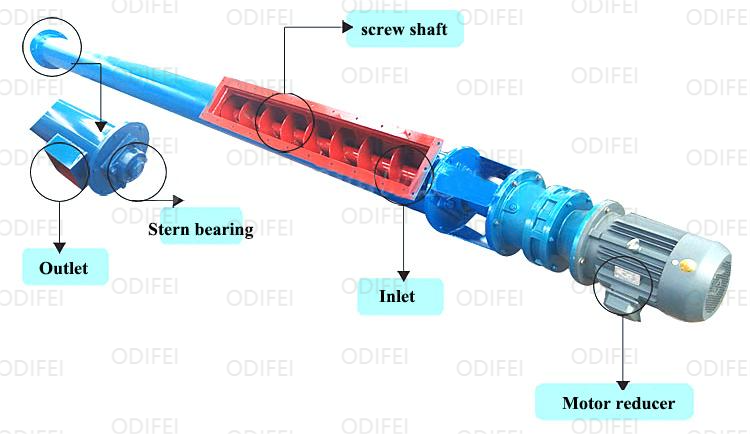

Jiaolong består huvudsakligen av drivanordning, huvudenhet, hölje, axellös spiralkropp, tankfoderplatta, matningsport, tömningsport, maskinkåpa (vid behov), bas och så vidare.
1. Drivanordning: Cyklooidal reducerare eller axel-monterad hård- kugghjulsreducerare används. I konstruktionen bör drivanordningen ställas in i slutet av utloppsporten så mycket som möjligt, så att spiralkroppen är i ett spänningstillstånd under drift.
2. Huvudet är försett med ett axiallager som kan bära den axiella kraften som genereras vid transport av material.
3. Spiralblad: det allmänna materialet är rostfritt stål eller kolstål. Med tanke på livslängden rekommenderas det att använda spiraltransportörblad gjorda av hög-hållfast slitage-stål.
4. Chassi: Det är ett "U"--format spår, med ett regn-skydd på den övre delen, och materialet är rostfritt stål eller kolstål eller glasfiberarmerad plast.
5. Tankbeklädnaden är gjord av hög-teknisk plastpolymerpolyeten, som har svag adsorption, non-material, slitstyrka och korrosionsbeständighet.
6. Inlopp och utlopp: Det finns två typer av fyrkantiga och runda. Generellt bestäms formen av inlopp och utlopp av användaren.





U--formad Jiaolong-transportör är lämplig för att transportera pulver, granulära och små blockmaterial med liten lutning och liten räckvidd. Det används ofta i livsmedel, kemikalier, byggmaterial, metallurgi, gruvdrift, elkraft och andra avdelningar. Följande är flera vanliga tillämpningar. :

Avloppsreningsverk: Det kan användas i avloppsreningsverk för att transportera fast skräp, såsom grovt och fint gallerrengöringsmaskinslagg och slamkaka från slamavvattningsmaskin.

Avfallsbehandlingsanläggning: köksavfall eller hushållsavfall som genereras av hushållskök, restauranger, restauranger, matsalar, marknader och andra industrier, rostfritt stålmaterial kan förhindra skador på maskinen på grund av korrosiva material.

Industriell avfallsbehandling: såsom kolladdningssystem för pannor, förbränning av fast avfall, etc.

Cementbatchanläggning: Den används för att transportera pulvermaterial som cement och flygaska. Under transportprocessen kan den också inse syftet med att blanda och röra om materialen för att förhindra att betongen agglomererar.

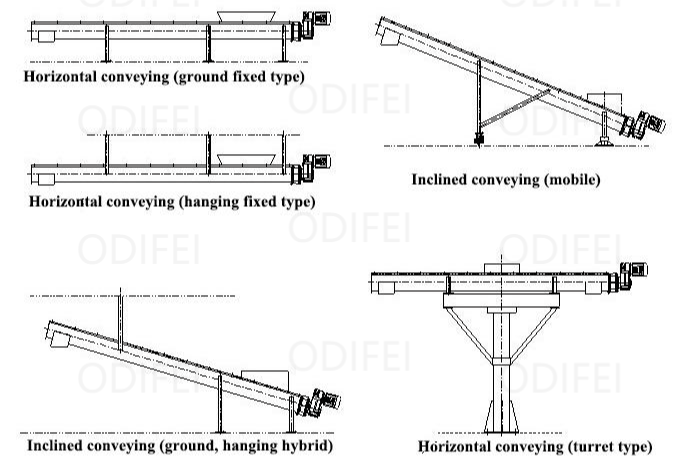

U--formad Jiaolong-transportör kan ge hängande typ; slipad och hängande blandad typ; mobil typ, roterande typ och revolvertyp som kan roteras runt matarportens axel. Placeringsarrangemanget är vanligtvis horisontellt, och det kan också placeras snett, men lutningsvinkeln är vanligtvis inte mer än 25 grader.















1. Transportmaterial: pulverformigt torrt material, den specifika vikten är inte lätt att vara för tung.

2. Installationsvinkel: 0-15 grader

3. Transportlängd: Ju större lutningsvinkeln är, bör transportlängden inte vara för lång.

4. Motoreffekt: Bestäm motoreffekten som ska väljas enligt transportlängd, lutningsvinkel, transportvolym etc., välj en stor eller en liten.

5. Spiralhastighet: enligt specifikationen och modellen och lutningsvinkeln väljs den U--formade skruvtransportörhastigheten. Ju större lutningsvinkel, desto snabbare hastighet.

Förutom vanliga modeller stödjer våra U--formade skruvtransportörer även modellanpassning.





1. Installationen på -platsen av inloppet och utloppet bör göra inloppets och utloppets flänsstödyta parallella med axeln på skruvmaskinens kropp, och de anslutna flänsarna ska vara tätt monterade utan mellanrum.

2. Efter installationen kontrollerar du om reduktionsventilen är full med smörjolja och utför sedan en -testkörning utan belastning. Efter mer än en halvtimmes kontinuerlig testkörning, kontrollera skruvmaskinen.

3. Driften ska vara stabil och tillförlitlig, fästelementen ska inte vara lösa, reduceraren ska inte ha något oljeläckage, inget onormalt ljud och den elektriska utrustningen ska installeras på ett tillförlitligt sätt. Efter att ha körts i 2 timmar är lagrets temperatur inte mer än 30 grader, och smörjningen och tätningen är bra.

4. Anslutningen mellan höljets flänsar ska vara jämn och överbryggad, och dislokationsavvikelsen på höljets inre yta bör vara mindre än eller lika med 2 mm.

5. Det mellersta hängande skolagret på den U--formade skruvtransportören ska vara tillförlitligt fäst på höljets lyftögla och skruven roterar jämnt efter att ha anslutits till den intilliggande skruven och får inte sitta fast. Under installationen kan en justeringsbricka läggas till mellan upphängningslagerbasen och höljets lyftögla för att säkerställa att varje upphängningslager är koaxiellt, och koaxialiteten för spiralkroppens axel efter installationen är specificerad.





1. Innan du startar skruvtransportören, kontrollera noggrant om det finns kvarvarande damm och skräp i maskinens spår;

2. Utfodringen måste vara enhetlig;

3. En sikt bör läggas till matningsporten på skruvtransportören;

4. Maskinfacket och maskinfackets lock måste vara försiktiga;

5. Innan maskinen stängs av ska materialet i maskinen lastas av så mycket som möjligt;

6. När maskinen stannar i mitten av operationen, bör materialen i maskinen lastas av så mycket som möjligt, och materialen i maskinen kan inte tömmas i tid;

7. Kontrollera regelbundet slitaget på spiralbladen;

8. Varje smörjande del av transportören bör smörjas i strikt överensstämmelse med kraven;

9. Vid hårda ljud bör det kontrolleras i tid;

10. Lagren i båda ändarna av skruvtransportören bör vara strikt förseglade;

11. Var noga med att övervaka temperaturen som överstiger den tillåtna temperaturen.





För-försäljningstjänst:

• Guide kunderna att välja lämplig utrustningsmodell.
• Skicka ingenjörer och teknisk personal till produktionsplatsen i tid för att planera platsen för kunder, designa rimliga processer och lösningar.
• Vi kan designa och tillverka produkter enligt kundernas speciella behov för att möta investerarnas olika behov



Rea-tjänst:

• Strikt inspektion av produkter innan de lämnar fabriken
• Skickar enligt kontrakt



Service efter-försäljning:

• Den huvudsakliga garantiperioden för den utrustning som säljs av vårt företag är ett år (förutom fel eller skador orsakade av mänskliga faktorer, bränslefaktorer eller oemotståndliga naturfenomen, och sårbara delar täcks inte av garantin: bränsleinsprutare, pumphuvuden, ljuskänsliga ögon, etc.).
• Om utrustningsfelet orsakas av mänskliga faktorer, kommer kostnaden att debiteras enligt fabrikspriset.
• Efter att ha mottagit garantimeddelandet, svara inom 2 timmar. 24 timmar teknisk vägledning för att lösa problem.







Zhengzhou Odifei Machinery Equipment Co., Ltd. har fokuserat på transportutrustning i 17 år. Dess huvudsakliga verksamhet är: spiral vibration vertikal hiss, lamell matare, Jiaolong, lamell transportör, Jiaolong, stor vinkel Jiaolong, Jiaolong Conveyor, kedje skop transportör, TD bälte hink hiss, TH ring kedja hink hiss, NE hink skop hiss och andra skop hiss sortiment av hiss, NSE hink hiss. TD75 Jiaolong (eller Jiaolong), mobil transportör, Jiaolong med stora lutningsvinklar; Jiaolong, skaftlös Jiaolong; lätt, medel och tung Jiaolong; kedja hink transportör maskin, SCD tråg klinker transportör; horisontell dubbelaxelblandare; lätt, medium och tung tallrikmatare; GZG motor vibrationsmatare; trommelskärm, skaftlös trommelskärm;

Under 2010 gick vårt företags FoU-team in i resursåtervinningsindustrin och utvecklade successivt fjällande transportörer för hushållsavfall, sortering och sortering av axelfria trommlar, byggavfallsmatare och elektriska ljusbågsugnar fjällande skrottransportörer, som inte bara skapar. kedja.

Zhengzhou Odifei Machinery Equipment Co., Ltd. har kontinuerligt genomfört teknisk innovation i en anda av excellens och har utvecklat flera praktiska nya produkter. Produkten är avancerad i design, bra i produktion, tillförlitlig i prestanda, har internationell avancerad nivå, säljer bra hemma och utomlands och har som mål att vara branschledande!









F: Är du en fabrik eller ett handelsföretag?

S: Vi är en fabrik, etablerad 2007, specialiserad på tillverkning av spiralvibrerande vertikal hiss, lamellmatare, Jiaolong, lamelltransportör, Jiaolong, storvinkel Jiaolong, Jiaolong transportör, kedjeskoptransportör, TD-bälteshiss, och så vidare.



F: Vad sägs om reservdelar?

S: Vi tillhandahåller alltid reservdelar till självkostnadspris och ger dig en lista över reservdelar när du köper maskinen.



F: Kommer du att testa maskinen före leverans?

A: Ja, vi kommer att testa varje maskin och produktionslinje före leverans och skicka arbetsvideon till dig. Du kan även kolla med oss ​​innan leverans.



F: Kan denna Jiaolong transporteras vertikalt?

S: Vi har vertikala Jiaolongs och hinkhissar. Beroende på materialegenskaper och transporthöjd kan vi välja den lämpligaste transport- eller lyftutrustningen.

F: Kan Jiaolong kyla materialet?

S: Ja, du kan välja en-vattenkyld Jiaolong.



F: Kan Jiaolong ha flera inlopp eller utlopp?

S: Ja, när du matar på flera utfodringsställen samtidigt, var uppmärksam på enhetlig utfodring och kontrollera utfodringsmängden.











1. Ange materialnamn, specifik vikt, partikelstorlek, etc

2. Finns det andra egenskaper: som viskositet, temperatur, korrosivitet, etc?

3. Transportlängd, horisontell transport eller lutande transport?

4. Transportkapacitet / timme
