Heavy Duty Förkläde Transportör



BW Heavy Duty Apron Conveyor är ett slags kontinuerligt materialtransporterande maskineri, som används för att kontinuerligt och jämnt fördela och överföra material till krossar, transportörer eller andra arbetsmaskiner längs den horisontella eller lutande riktningen. Den block-formade, stora-volymen matningsprocessen kan transportera stora block och kan arbeta tillförlitligt i hög temperatur, hög luftfuktighet och tuffa miljöer, särskilt lämplig för transport av stora block, hög temperatur och vassa material, och kan användas i friluft och fuktiga och tuffa miljöer. Fungerar tillförlitligt. För närvarande används det huvudsakligen i små och medelstora-cementfabriker som råkalkmalm-krossmat och är även lämplig för metallurgi, kol, kemisk industri, elkraft, byggmaterial, maskintillverkning och andra industrisektorer.







1. Layouten är flexibel, som kan transporteras horisontellt eller snett;

2. Stabil och pålitlig drift, mindre sårbara delar, enkel användning och underhåll;

3. Dragkedjan har hög hållfasthet, stark bärighet, stark slaghållfasthet och använder rullfriktion för att ersätta glidfriktion, med lågt körmotstånd; Den är lämplig för lång-avstånd och lång-kontinuerlig drift.

4. Lämplig för transport av bulkmaterial, blockmaterial, blandade material och hög-temperaturmaterial; Under transportprocessen kan bearbetningsprocesser såsom klassificering, torkning, kylning eller montering utföras.

5. Material: spåret är spårväg och materialet på skalplåten är 16Mn; Rulldelen antar sluten struktur





Transportör typ	Bredd mm	Transporthastighet m/s	Sidopanelens höjd mm	Transportörkedjestigning mm	Leveransvolym m3/h
Lättvikts lamelltransportör	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Mellanstor- lamelltransportör	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750

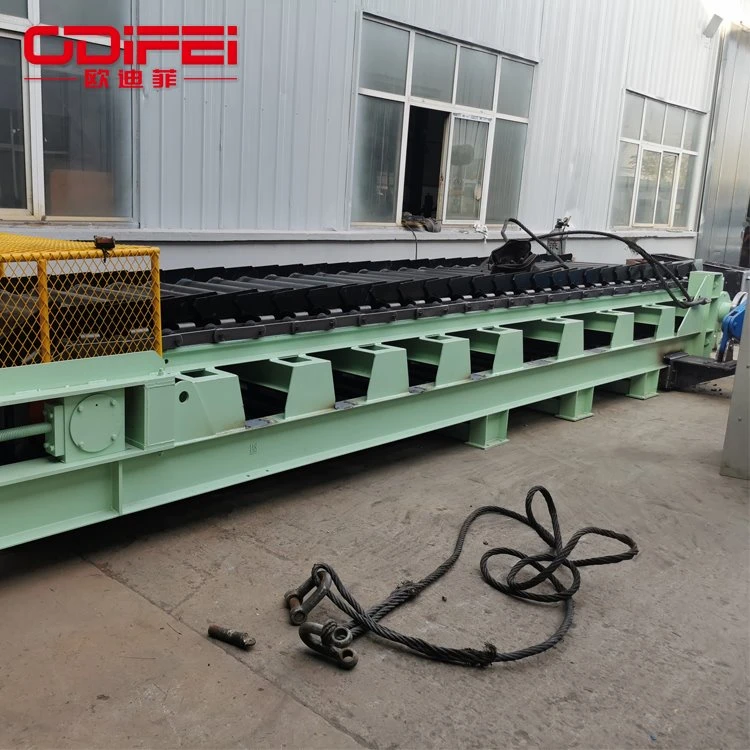

Heavy Duty Apron Conveyor består av huvudhjulsanordning, skalkedjeanordning, bakhjulsspännanordning, skyddsanordning för styrmaterial, ram och drivanordning.

1. Körenhet:eftersom hastigheten på förklädet Pan Conveyor i allmänhet inte är större än 0,5 m/s, antar drivanordningen för förklädet Pan Conveyor för det mesta transmissionsstrukturen såsom motor och reducering, så att den kan kopplas direkt med huvudhjulsaxeln genom tvärskjutningskopplingen, vilket förenklar strukturen på huvudhjulsanordningen, gör det enkelt att installera och att tillverka, och har en låg kostnad. Det är en enda drivenhet med en enda hastighet.

2. Spännanordning för bakhjul:enheten använder en skruvspännanordning, som består av en bakhjulsaxel, två stjärthjul, ett par spännskruvar och andra tillbehör. Spännhjulet (inklusive navet) stöds på kedjehjulets axel genom dubbla rullager, vilket kan minska motståndskoefficienten när dragkedjan går förbi drevet; Samtidigt, när kedjorna inte är synkroniserade på grund av de ojämna kumulativa felen i stigningen för flera dragkedjor, kan positionerna för kedjekedjorna och dragkedjelederna justeras automatiskt för att säkerställa korrekt ingrepp av kedjehjulets tänder och dragkedjor, för att undvika ojämn eller till och med ojämn spänning av dragkraften hos flera kedjan, vilket förbättrar dragkraften över hela kedjan.

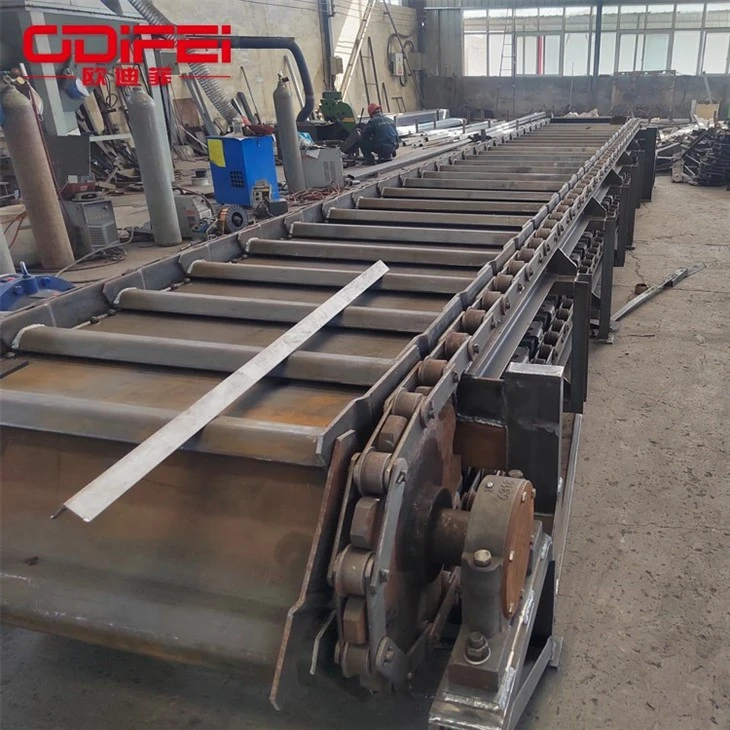

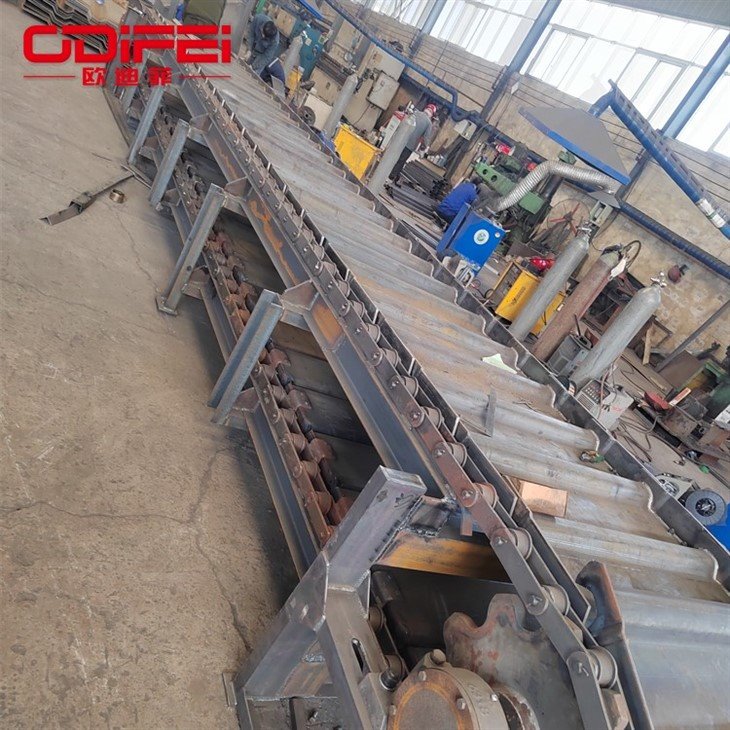

3. Skalplåtskedjeanordning:kedjan som används av BL Heavy Duty Apron Conveyor är en styckkedja och stämpelkedja med rullar installerade vid axeländen. Rullarna är installerade utanför den yttre kedjeplattan. Rullarna bär endast upp lasten på bottenplattan. Dess strukturella storlek är relativt liten, så motståndskoefficienten är liten, vilket minskar drivanordningen och dragbelastningen. Efter härdning och härdning av värmebehandling har kedjan stor bärighet och stark draghållfasthet; Kedjeplåtens skarvhylsa är gjord av legerat stål, uppkolad, kyld och slipad, med hög slitstyrka; Skalplåtsbehållare: skalplåtsbehållaren är lagerkomponenten i Heavy Duty Apron Conveyor. Den bildas genom stämpling med en form med tjock stålplåt. Den har hög form- och storleksnoggrannhet och litet kumulativt fel. Vågplåten rinner inte av.

4. Rack:racket antar standardiserad produktion, vilket inte bara standardiserar produktionsprocessen, utan också undviker fel som orsakas av manuella fel, förbättrar den utmärkta produkthastigheten, sparar kostnader och förbättrar ekonomiska fördelar.





Kolpulver, krossat kol, sot, kimrök, ammoniumbikarbonat, pyritpulver, ammoniumklorid, kopparkoncentratpulver, aluminiumoxidpulver, gipspulver, kalkstenspulver, sodapulver, urea, aktivt kol, natriumoxid, kisel Kalciumsyra, asbestresinpulver, syntetiskt gummi, kalciumpulver, syntetiskt gummi, keramikpulver, syntetiskt gummi gödningsmedel, bekämpningsmedel i pulverform, kalciumsulfat, tiamin, soda, medicin i pulverform, vete, sojabönor, ris, socker, stärkelse, krossat kol, träflis, sågspån, syntetiskt rengöringsmedel av polyvinylalkohol, gödselmedel för flygaska, fosfat, etc.





Hög temperatur, giftigt, brandfarligt och explosivt, mycket nötande, mycket frätande, mycket vidhäftande, mycket suspenderande, mycket flytande, hårt och skört Material som inte vill gå sönder.







1. Lamelltransportören tar hänsyn till sina egna produktionsförhållanden. Tillämpningarna av lamelltransportörer i olika branscher är olika. För stora elektromekaniska industrier som bilar och hushållsmaskiner bör tunga-förklädetransportörer väljas, och industrier som livsmedel och elektronik bör välja lätta kedjetransportörer.

2. Lamelltransportören bestämmer transportmaterialkraven. Kedjeplattan på Heavy Duty Apron Conveyor är gjord av polypropen, polyeten, acetal, nylon, rostfritt stål, etc.; stommen på Heavy Duty Apron Conveyor är sammansatt av rostfritt stål, hög-aluminiumlegering, böjning av kolstålplåt, kolstålkanal, etc., enligt Välj lämpligt plåtmaterial för egenskaperna hos materialet du transporterar.

3. Lamelltransportören bestämmer transportriktningen. Enligt de olika transportriktningarna är Heavy Duty Apron Conveyor uppdelad i linjär fosforplatttransportörlinje, klättrande fosforplatttransportör, roterande kedjeplatttransportör, vertikal fosforplåttransportör, böjd fosforplåttransportör, ackumulerande plåttransportör, etc. riktning enligt platsens utrymmesegenskaper.

4. Bestäm grundparametrarna för lamelltransportören. Bredd, höjd, avstånd, längd, transporthastighet och bärförmåga för transportören kan ställas in efter producentens behov.



Typer av förklädestransportörer:

Tung förkläde transportör:lämplig för korta transporter av blockmaterial med matarpartikelstorlek under 1000 mm.

Medium förkläde transportör:lämplig för kort-transport av blockmaterial med matarpartikelstorlek mindre än 400 mm, transport av material med lös densitet mindre än 2400 kg/m3, blockvikt mindre än 500 kg och temperatur mindre än 400 grader .

Lätt förkläde transportör:lämplig för kort-transport av blockmaterial med matarpartikelstorlek mindre än 160 mm, transport av material med lös densitet mindre än 1200 kg/m3, blockvikt mindre än 140 kg och temperatur mindre än 350 grader .









(1) Vanlig bredd på vågtransportör: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Bland dem används b=800mm, 1000 mm och 1500 mm i stor utsträckning;

(2) Vikt av ett transporterat föremål: i allmänhet 75 kg, * upp till 120-150 kg;

(3) Transportörens längd: i allmänhet 60-120m, * upp till 200m;

(4) Conveyor Express-serien: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Transportörens lyfthöjd: h=2.2-4.5m, * upp till 10m;

(6) För olika material är den tillåtna lutningsvinkeln för transportören 25 grader;

(7) När transportören är installerad på verkstadsmarken eller öppen mark, ska frigångshöjden från kordöverdelen på retursidans skalplatta till marken inte vara mindre än 200 mm; Vid installation i gropen ska frigångshöjden inte vara mindre än 300 mm. Under vissa omständigheter och begränsat av vissa yttre förhållanden kan frigångshöjden bestämmas efter behov.









Smörjpunktens placering	Smörjmedelsnamn	Smörjcykel
Huvud- och bakaxellager	ZG-3 kalciumbasfett	en gång i månaden
Skruvspännarens styrskena	Skruva ZG-3 kalciumbasfett	en gång i månaden
Sleeve Roller Chain	ZG-3 kalciumbasfett	en gång var tionde dag
elmotor	Skötsel enligt tillverkarens anvisningar
Dra kedjerullar	ZG-3 kalciumbasfett	en gång var 15:e dag





Inga.	Namn	Kvantitet	Anmärkningar	Inga.	Namn	Kvantitet	Anmärkningar
1	Flake Hopper		Vid anfordran	4	Transmission stort kedjehjul	1 st
2	Kedja		Vid anfordran	5	Drivkedja		Vid anfordran
3	Växellåda litet kedjehjul	1 st		6	Stift		Vid anfordran





För-försäljningstjänst:

• Guide kunderna att välja lämplig utrustningsmodell.
• Skicka ingenjörer och teknisk personal till produktionsplatsen i tid för att planera platsen för kunder, designa rimliga processer och lösningar.
• Vi kan designa och tillverka produkter enligt kundernas speciella behov för att möta investerarnas olika behov



Rea-tjänst:

• Strikt inspektion av produkter innan de lämnar fabriken
• Skickar enligt kontrakt



Service efter-försäljning:

• Den huvudsakliga garantiperioden för den utrustning som säljs av vårt företag är ett år (förutom fel eller skador orsakade av mänskliga faktorer, bränslefaktorer eller oemotståndliga naturfenomen, och sårbara delar täcks inte av garantin: bränsleinsprutare, pumphuvuden, ljuskänsliga ögon, etc.).
• Om utrustningsfelet orsakas av mänskliga faktorer, kommer kostnaden att debiteras enligt fabrikspriset.
• Efter att ha mottagit garantimeddelandet, svara inom 2 timmar. 24 timmar teknisk vägledning för att lösa problem.







Zhengzhou Odifei Machinery Equipment Co., Ltd. har fokuserat på transportutrustning i 17 år. Dess huvudsakliga verksamhet är: spiralvibrerande vertikal hiss, lamellmatare, kedjeplåtstransportör, lamelltransportör, Heavy Duty Apron Conveyor, storvinkel Heavy Duty Apron Conveyor, skruvtransportör Transportör, kedjeskoptransportör, TD-remskophiss, TH-skopelevator, TH-skopelevator, NE hiss och andra kompletta utbud av hinkhissar. TD75 Heavy Duty Apron Conveyor (eller Heavy Duty Apron Conveyor), mobil transportör, Heavy Duty Apron Conveyor med stora lutningsvinkelribbor; skruvtransportör, axellös skruvtransportör; lätt, medium och tung kedjeplåttransportör; kedja hink transportör maskin, SCD tråg klinker transportör; horisontell dubbelaxelblandare; lätt, medium och tung tallrikmatare; GZG motor vibrationsmatare; trommelskärm, skaftlös trommelskärm;

Under 2010 gick vårt företags FoU-team in i resursåtervinningsindustrin och utvecklade successivt fjällande transportörer för hushållsavfall, sortering av hushållsavfall och sortering av skaftlösa trumsilar, matare för byggavfall, och elektriska ljusbågsugnar fjällande skrottransportörer, som inte bara skapar. kedja.

Zhengzhou Odifei Machinery Equipment Co., Ltd. har kontinuerligt genomfört teknisk innovation i en anda av excellens och har utvecklat flera praktiska nya produkter. Produkten är avancerad i design, bra i produktion, tillförlitlig i prestanda, har internationell avancerad nivå, säljer bra hemma och utomlands och siktar på att vara branschledande!





F: Är du en fabrik eller ett handelsföretag?

A: Vi är en fabrik, etablerad 2007, specialiserad på tillverkning av spiralvibrerande vertikal hiss, lamellmatare, kedjeplatttransportör, lamelltransportör, Heavy Duty Apron Conveyor, storvinkel Heavy Duty Apron Conveyor, skruvtransportör Transportör, kedjeskopa TD transportband och so on.



F: Vad sägs om reservdelar?

S: Vi tillhandahåller alltid reservdelar till självkostnadspris och ger dig en lista över reservdelar när du köper maskinen.



F: Kommer du att testa maskinen före leverans?

A: Ja, vi kommer att testa varje maskin och produktionslinje före leverans och skicka arbetsvideon till dig. Du kan även kolla med oss ​​innan leverans.



F: Kan denna Heavy Duty förklädetransportör vara resistent mot höga temperaturer?

S: Ja, material med en hög temperatur på mindre än 1000 grader kan transporteras. Kontakta kunden för att förklara materialegenskaper, transportvolym och transportlängd etc. Tack.

F: Kan en Heavy Duty Apron Conveyor användas i en stålgjutningsanläggning?

S: Ja, Heavy Duty Apron Conveyor är en idealisk utrustning för att transportera vassa, varma, skrymmande och korrosiva material inom industrier som järn och stål, gruvdrift, byggmaterial, metallurgi, kol, kemisk industri, etc.











1. Ange materialnamn, specifik vikt, partikelstorlek, etc

2. Finns det andra egenskaper: som viskositet, temperatur, korrosivitet, etc?

3. Transportlängd, horisontell transport eller lutande transport?

4. Transportkapacitet / timme



Om du är intresserad av Heavy Duty Apron Conveyor, kontakta oss gärna inom 24 timmar!

Välkommen att besöka vår fabrik!!!
